全長48mの長尺鋼管矢板(φ800mm)を圧入、井筒基礎を構築

工法	カプセルホウ・パイラ工法
施工目的	鉄道橋基礎
工期	平成24年10月～平成25年02月

この現場の課題ポイント

1. 作業構台(LIBRA)上から、鋼管矢板48.0mの中掘圧入を行っています。
2. 鉄道近接施工の現場です。
3. 中掘り圧入時はクレーンの旋回移動が無く、列車通過待ち時間が発生しませんので作業効率が向上します。
4. 永久構造物の基礎として、先端根固め処理を施工しました。
5. クローラークレーンとパイラーで施工できるため、杭打ち機が必要ありません。
6. 杭打ち機を使用しないため、作業構台の設置面積を縮小できます。

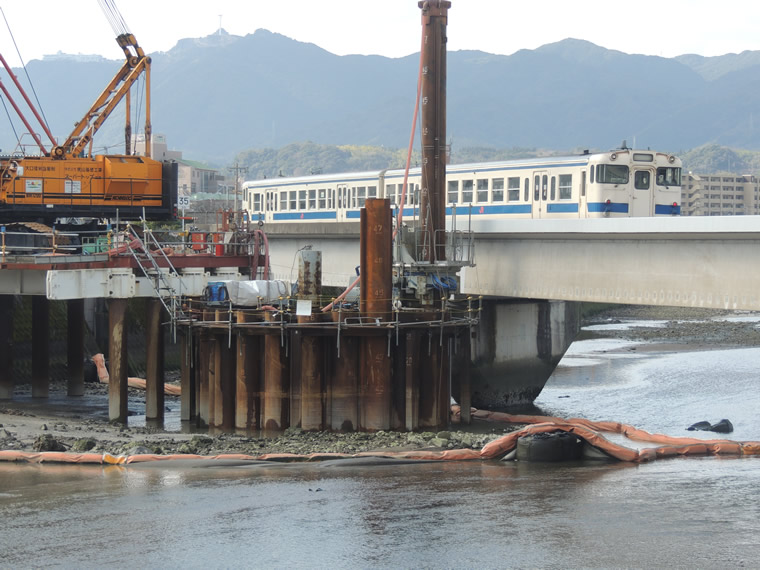

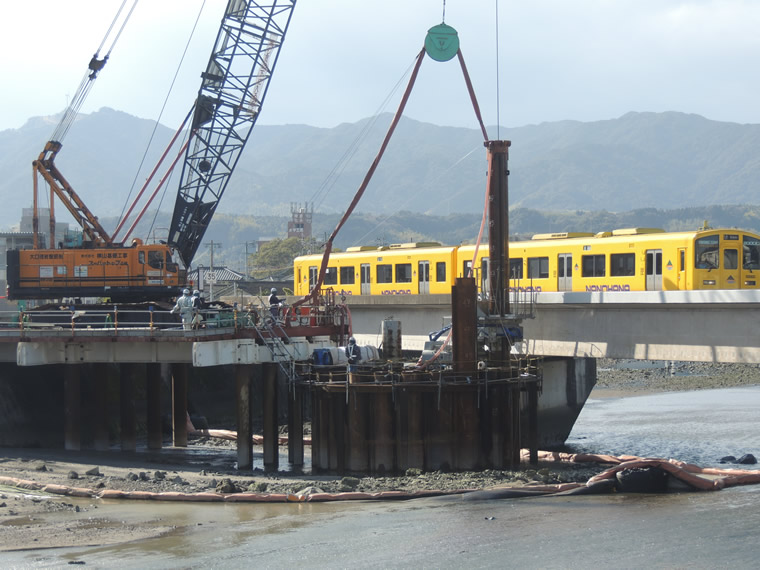

現場写真

工事諸元
